TNF-DD工法

『建築物の基礎構造、及びその施工方法』
特許番号　第6868301号
取得年月日　2021年4月14日
ホーム > その他工法 > TNF-DD工法

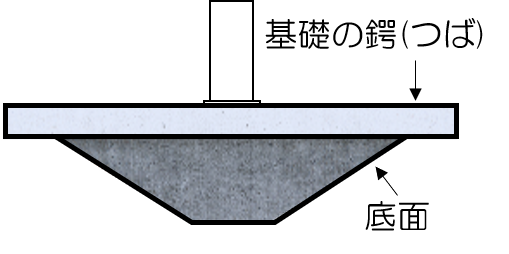

台形基礎 "TNF-D工法" の開発

　
  • 基礎の形を台形状にすることで基礎下応力を分散。下部地盤への応力を減少させます。
  • 強固なTNF改良地盤が基礎をしっかり支持。基礎ボリュームを小さくすることでコンクリート使用量、掘削量、鉄筋数量を減少させることが可能です。
  • 地盤改良から基礎工事まで一貫して施工。職人調達の手間が省け、施工現場の工程管理を容易にします。

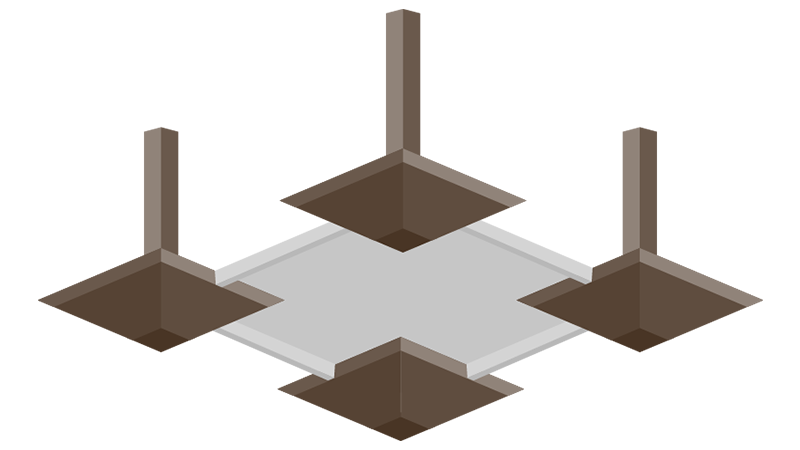

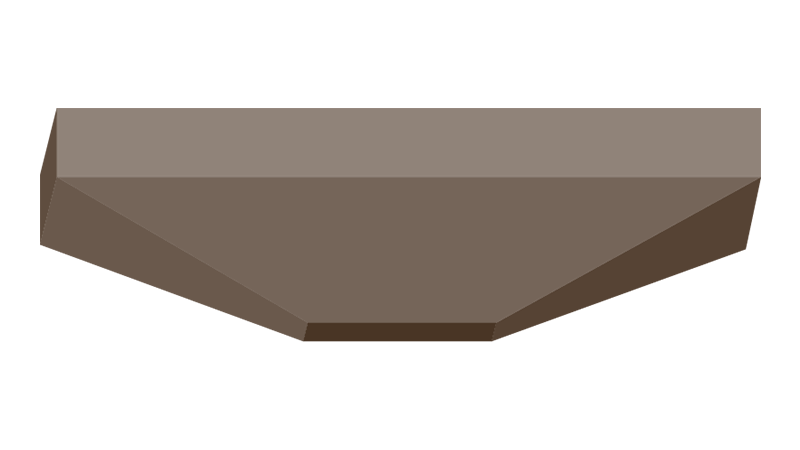

　D基礎 3Dモデル　

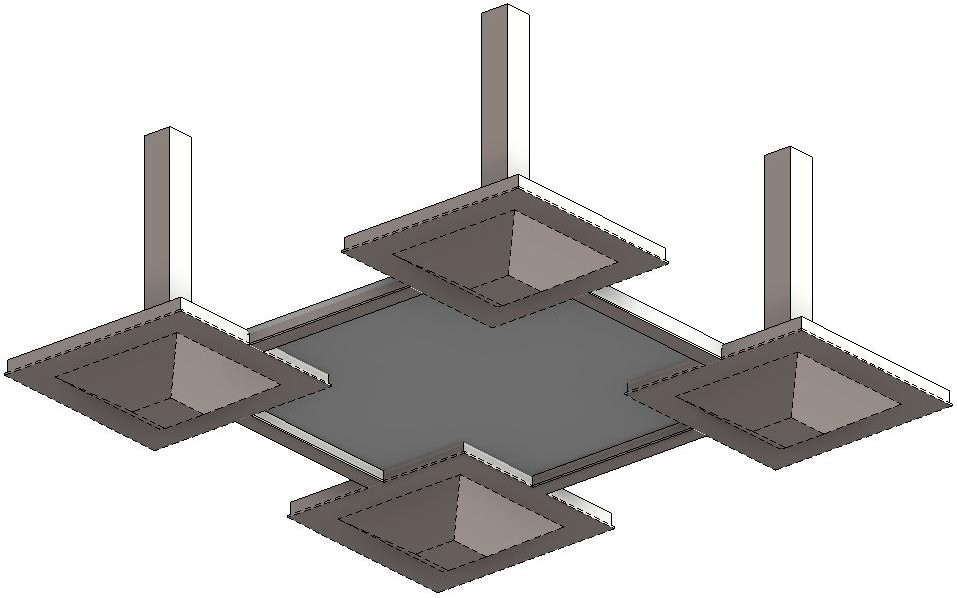

　施工モデル　

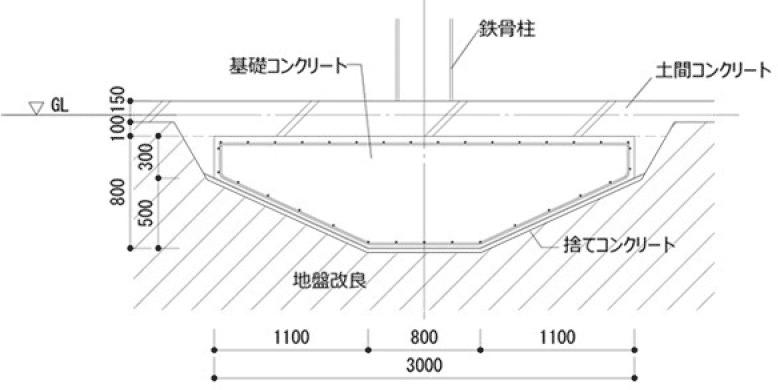

　基礎断面図(例)　

"TNF-DD工法"
TNF-D工法のさらなる進化
「もっとローコスト、もっと安心・安全」

　

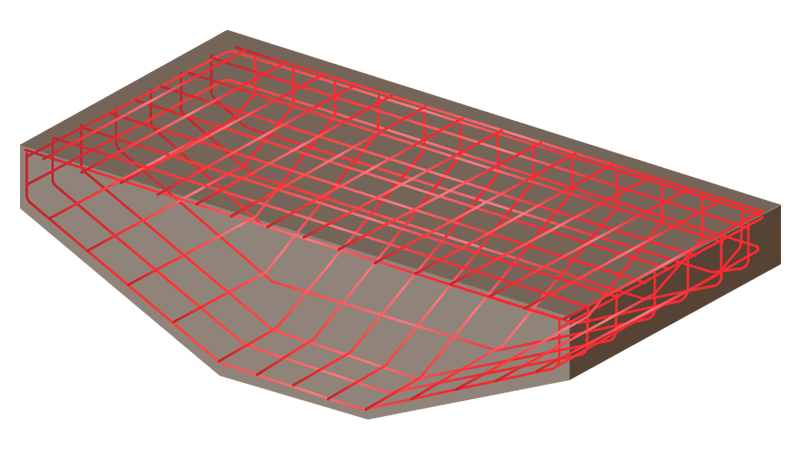

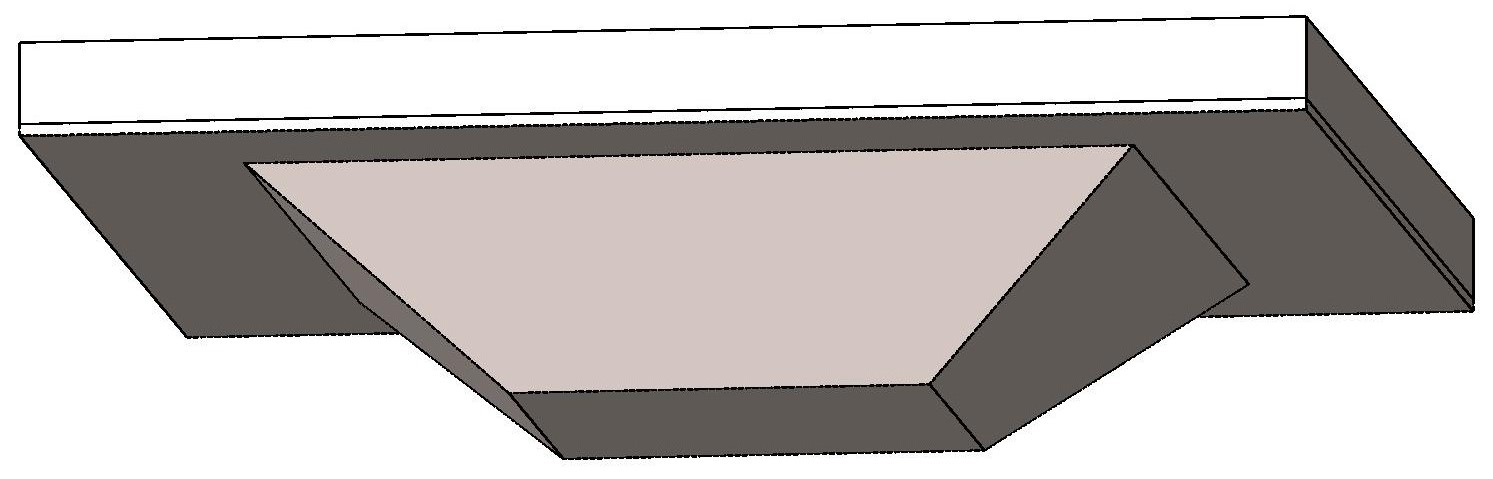

　DD基礎 3Dモデル　

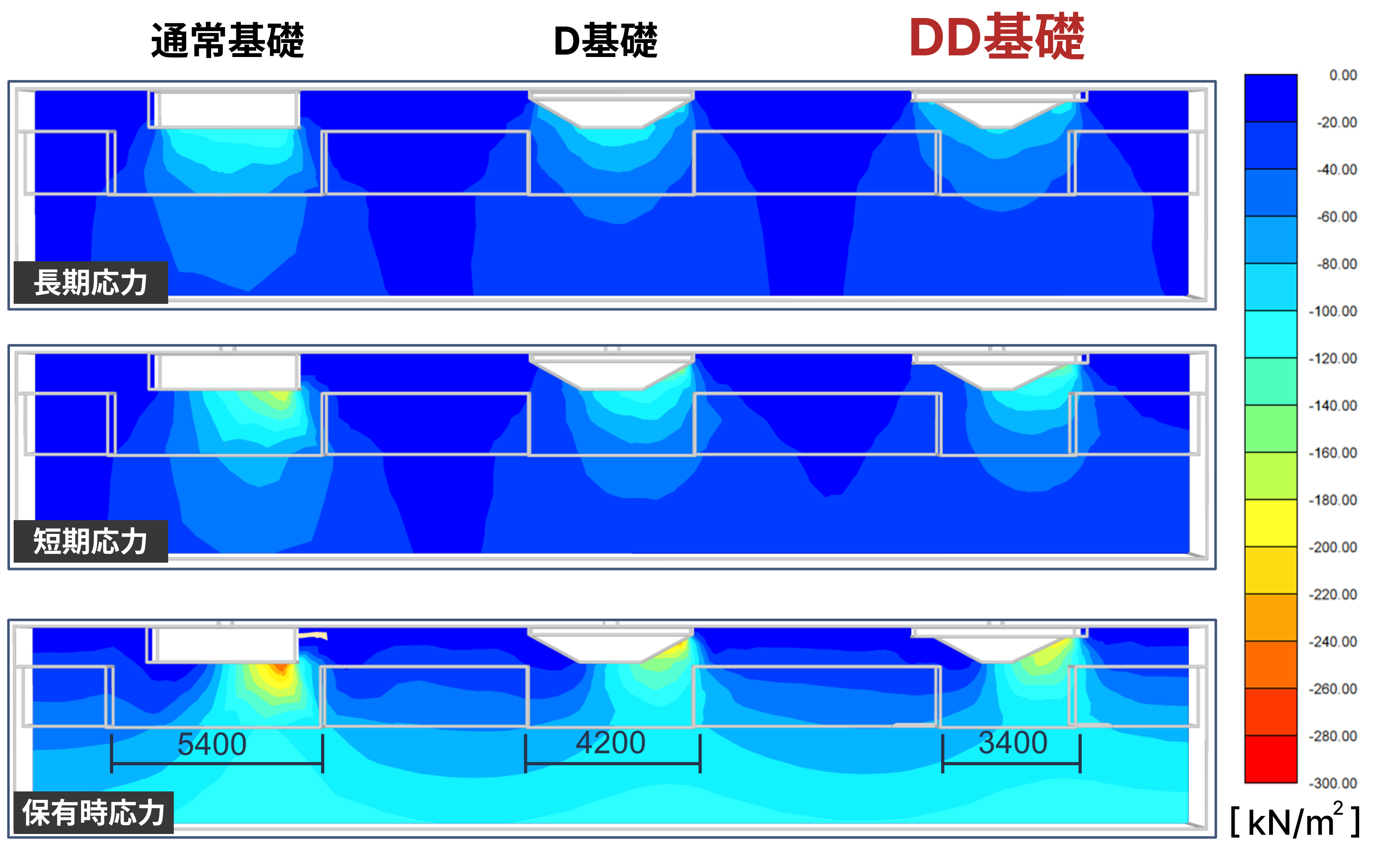

1. 応力の低減

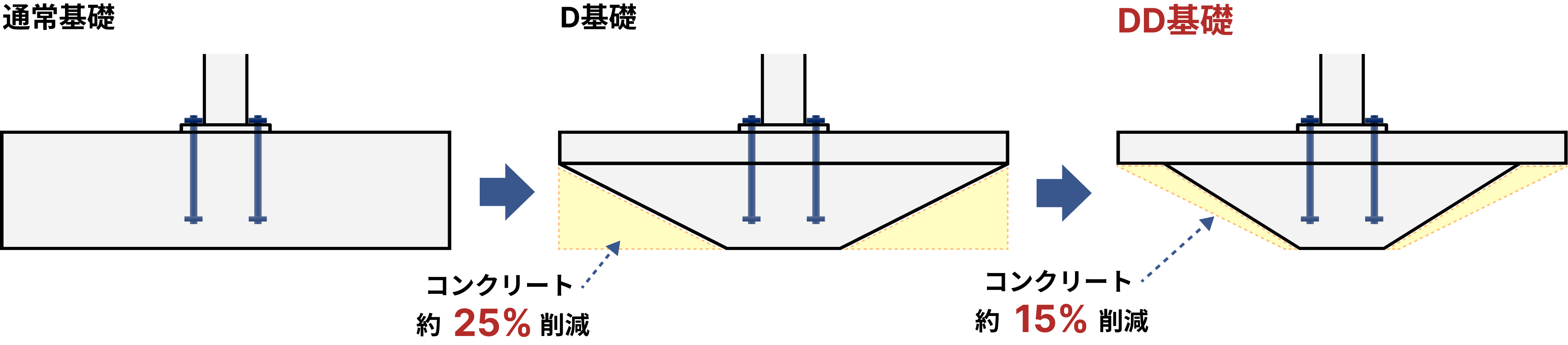

2. コンクリート量の低減
  • 基礎先端が薄くなり、コンクリート量を 40% 程度低減 (通常基礎比)

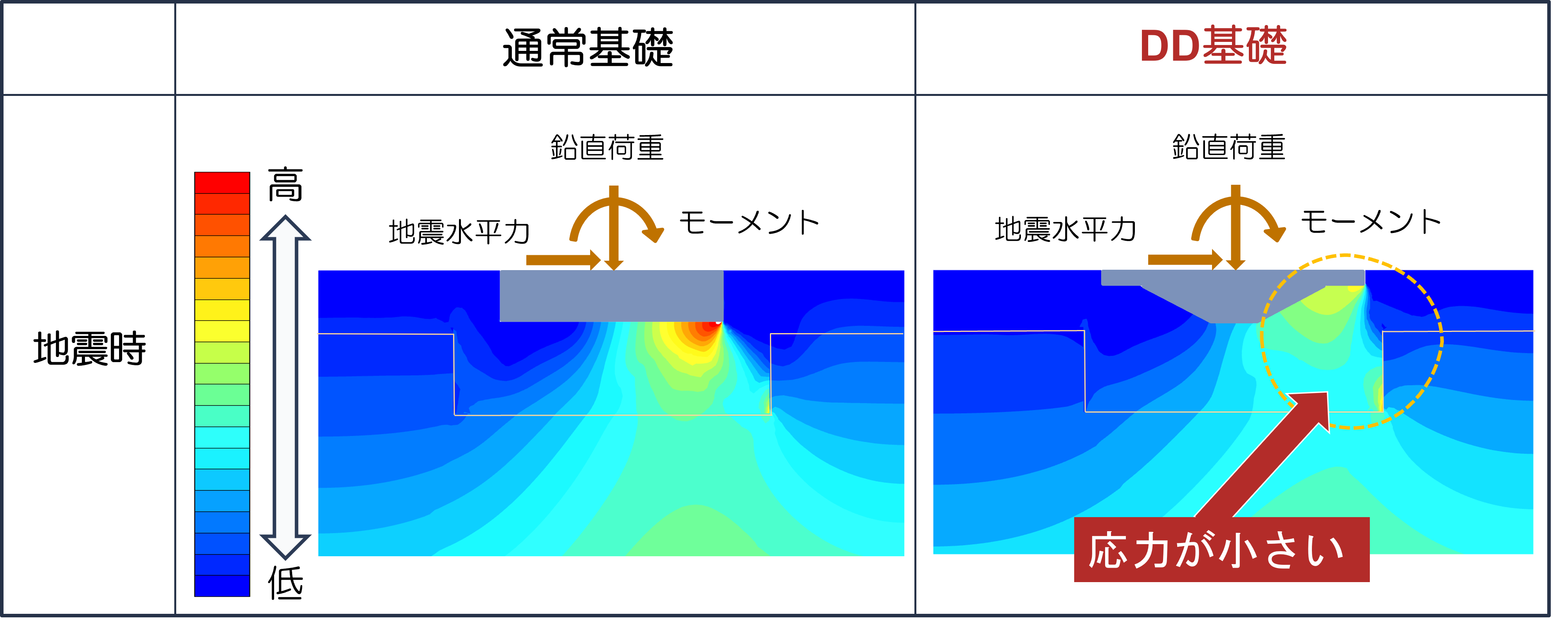

3. 地震時に強い
  • つば構造により、地震時の応力が減少
